Sliding Systemsレールのご紹介 Sliding Systems products
Sliding Systemsブランドのスライドレールやリニアレールは、1988年設立の英国Set Square investments limitedで製造されており、レール１本からの製造にも対応可能です。
重荷重対応を専門としており、製品は主に特殊車両、航空宇宙、防衛および自動化産業で使用されています。
主な生産拠点はマケドニアとイタリアにあります。
Sliding Systemsは高品質の製品とプロの技術で世界をリードしています。
スチール製スライドレール
ステンレス製スライドレール
アルミ製スライドレール

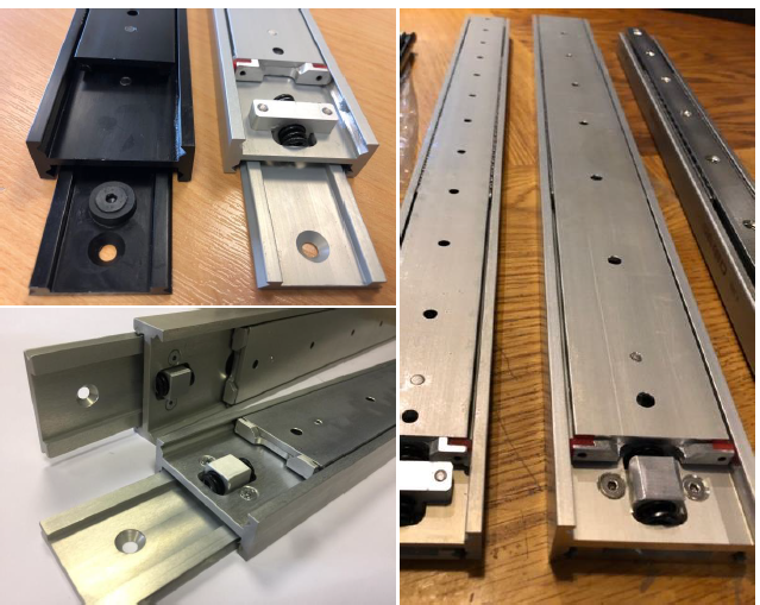

アルミ製クロスローラーレール
製品ラインナップ
※製品詳細は順次掲載します。
| カテゴリー | シリーズ名 | 断面 | 断面高さ (mm) |
材質 | 最大レングス (mm) |
メンバー数 トラベル目安 |
耐荷重 |
両側トラベル |
|---|---|---|---|---|---|---|---|---|

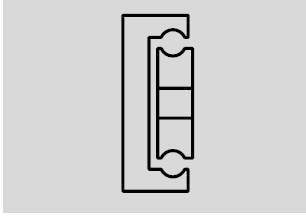

| スチール製スライドレール | OWS |  |
30/40/45/ 48/50/60/ 70/80/90/100 |
C45E (S45C相当) |
2,000 | 2メンバー 50% |
70～1,000kg | |

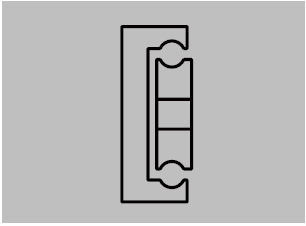

| OWST |  |
30/40/45/48/ 50/60/70/ 80/90/100 |
C45E (S45C相当) |
2,000 | 2メンバー 50% |
80～1,700kg | ✔ | |

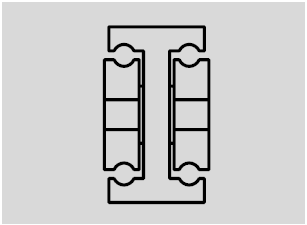

| DTS |  |
C45E (S45C相当) |
2,000 | 3メンバー 100% |
40~2,410kg | |||

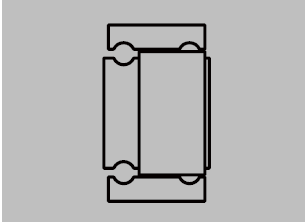

| DTSB |  |
40/50/60/70/ 80/90/120 |
C45E (S45C相当) |
2,000 | 3メンバー 100% |
40~1,890kg | ✔ | |

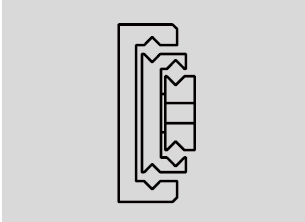

| TSR |  |
60/70/80/ 90/100 |
C45E (S45C相当) |
2,000 | 3メンバー 100% |
65~1,000kg | ||

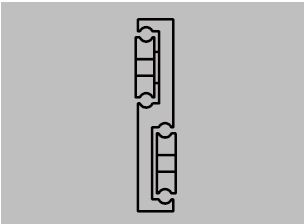

| STR |  |
60/80/100 | C45E (S45C相当) |
2,000 | 3メンバー 100% |
20~435kg | ||
| QSRT |  |
60/70/90/120 | C45E (S45C相当) |
2,000 |
4メンバー |
70~680kg | ||

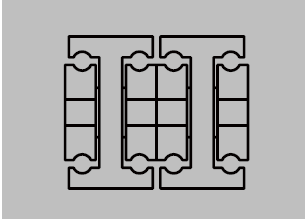

| DDTS |  |
35/40/45/48/ 50/60/70/80/ 90/120/150 |
C45E (S45C相当) |
2,000 | 5メンバー 200% |
15~1,490kg |
| カテゴリー | シリーズ名 | 断面 | 断面高さ (mm) |
材質 | 最大レングス (mm) |
メンバー数 トラベル目安 |
耐荷重 |
両側トラベル |
|---|---|---|---|---|---|---|---|---|
| ステンレス製 スライドレール |

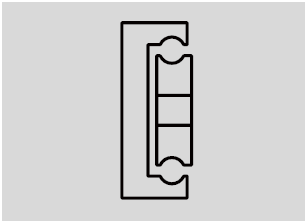

SOWS |  |
40/50 | SUS 316L | 1,500 | 2メンバー 50% |
120~350kg | |

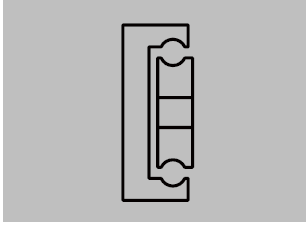

| SOWST |  |
40/50 | SUS 316L | 1,500 | 2メンバー 50% |
120~350kg | ✔ | |

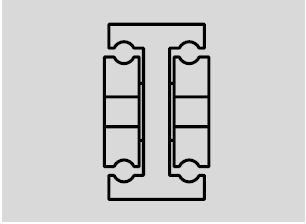

| SDTS |  |
40/50/60/ 70/90 |
SUS 316L | 2,000 | 3メンバー 100% |
100~1,125kg | ||

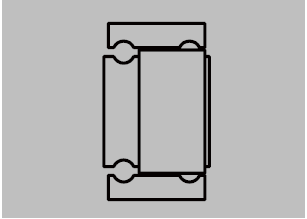

| SDTSB |  |
40/50 70/90 |
SUS 316L | 2,000 | 3メンバー 100% |
100~1,125kg | ✔ |
| カテゴリー | シリーズ名 | 断面 | 断面高さ (mm) |
材質 | 最大レングス (mm) |
メンバー数 トラベル目安 |
耐荷重 |
両側トラベル |
|---|---|---|---|---|---|---|---|---|
| アルミ製 スライドレール |

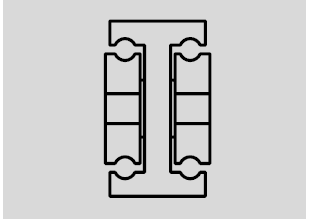

ADTS |  |
40/50/70 | A6082 T6 | 1,200 | 3メンバー 100% |
50~324kg | |

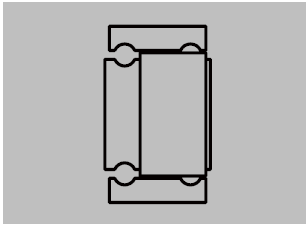

| ADTSB |  |
40/50/70 | A6082 T6 | 1,200 | 3メンバー 100% |
50~324kg | ✔ |
| カテゴリー | シリーズ名 | 断面 | 断面寸法 高さ×厚さ (mm) |
材質 | 最大レングス (mm) |
メンバー数 トラベル目安 |
耐荷重 |
|---|---|---|---|---|---|---|---|
| アルミ製 クロスローラー レール |
3213 |  |
32×12.2 | 6005A | 800 | 2メンバー 50% |
20~56kg |

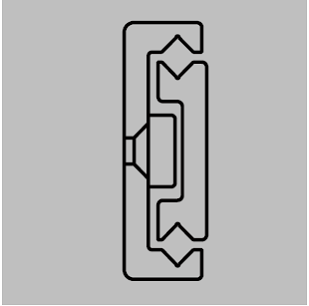

| 5217 |  |
52×17 | 6005A | 1,000 | 2メンバー 50% |
60~114kg | |

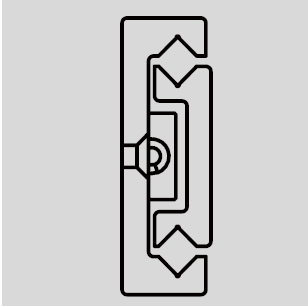

| 8026 |  |
80×26 | 6005A | 1,000 | 2メンバー 50% |
220~300kg | |

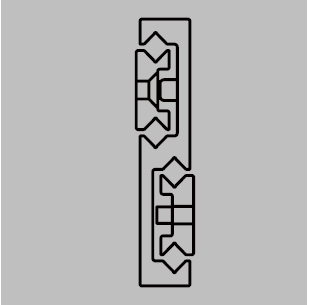

| 6414 |  |
64×14 | 6005A | 800 | 3メンバー 100% |
10~30kg | |

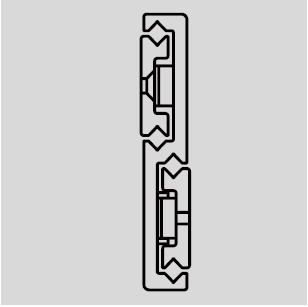

| 1018 |  |
100×18 | 6005A | 1,000 | 3メンバー 100% |
20~78kg | |

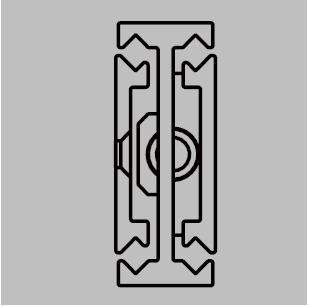

| 5220 |  |
52×20 | A7075 T6 | 1,000 | 3メンバー 100% |
125~170kg | |

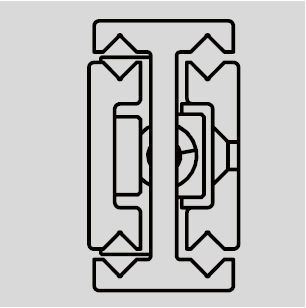

| 5229 |  |
52×29 | 6005A | 1,000 | 3メンバー 100% |
135~220kg | |

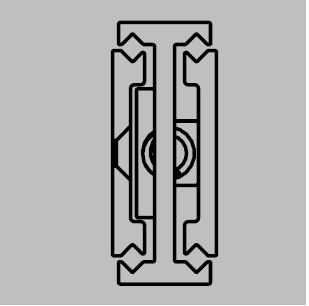

| 6526 |  |
65×26 | A7075 T6 | 2,500 | 3メンバー 100% |
20~340kg | |

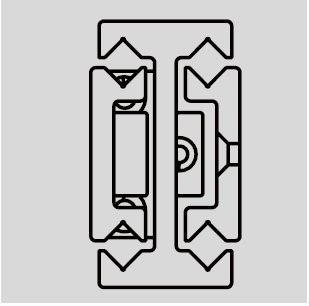

| 8045 |  |
80×45 | 6005A | 1,000 | 3メンバー 100% |
300~400kg |
| カテゴリー | シリーズ名 | 断面 | 断面寸法 高さ×厚さ (mm) |
材質 | 最大レングス (mm) |
耐荷重 |
|---|---|---|---|---|---|---|
| ローラー型 リニアレール |

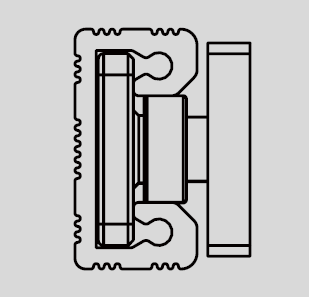

R22 |  |
22.5×16.5 | 6005A (ボールベアリングはスチール) |
3,000 | 10kg |

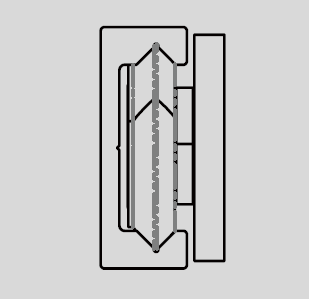

| R32 |  |
32×16.5 | 6005A (ボールベアリングはスチールまたはナイロン) |
5,500 | 9または14kg | |

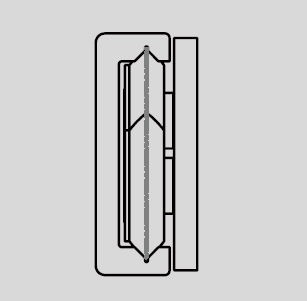

| R52 |  |
52×22 | 6005A (ボールベアリングはスチールまたはナイロン) |
5,500 | 28または40kg | |

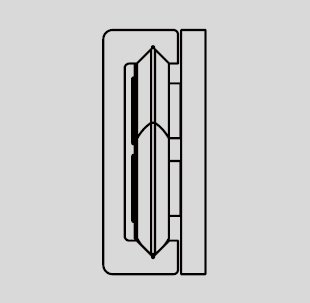

| R80 |  |
80×33.5 | 6005A (ボールベアリングはスチールまたはナイロン) |
5,500 | 70kg |
| カテゴリー | シリーズ名 | 外観 | 断面高さ (mm) |
材質 | 最大レングス (mm) |
メンバー数 トラベル目安 |
耐荷重 N/組 |
両側トラベル |
|---|---|---|---|---|---|---|---|---|
| Saibo 硬化 スライドレール |
TPE |  |
28/43 |
スチール |
1,970 | 2メンバー 50%以上 |
612~24,230N | ✔ |

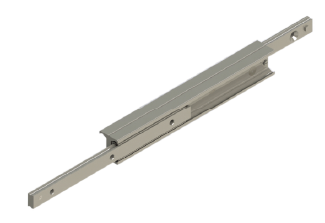

| TDB |  |
28/43 | スチール | 1,970 | 3メンバー 100% |
236~3,092N | ✔ | |

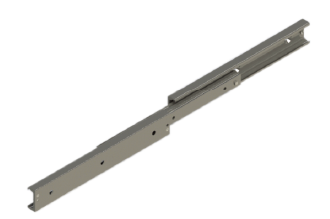

| TDF |  |
28/43 | スチール | 1,970 | 3メンバー 100% |
Coming soon | ✔ | |

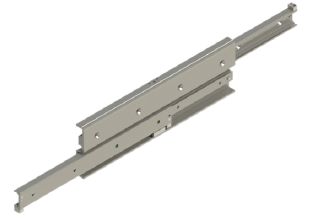

| TFS |  |
28/43 | スチール | 1,970 | 3メンバー 100% |
570~4,908N | ✔ | |
| ボールベアリング型 リニアレール |

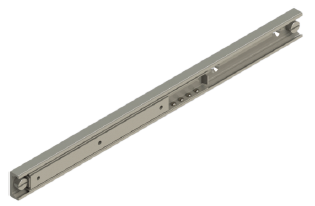

TLB |  |
28/43 | スチール | 1,970 | － | 3,481~65,272N | － |
| ローラー型 リニアレール |
TV |  |
28/43 | レールはスチール スライダーはアルミ |
1,920 | － | 2,170~8,800N | － |
