特長
- 暗証番号自動リセット（スクランブル機能）
- 暗証番号設定 固定・フリータイプ２種選択
- 非常解錠機能（緊急解錠キー）
- 施錠・解錠状態が視認しやすいインジケーター
- 無意識でのダイヤル操作を防ぐプロテクター
- より回転操作をしやすくしたダイヤル形状
- シリンダーの暗号刻印（製造トレース機能）
- プログラミングキーを使った暗証番号設定/変更（※59のみ）
- デッドボルトは上下左右施錠方向の3方向に対応
- デッドボルトは固定とラッチの2種類を用意
仕様・外形図

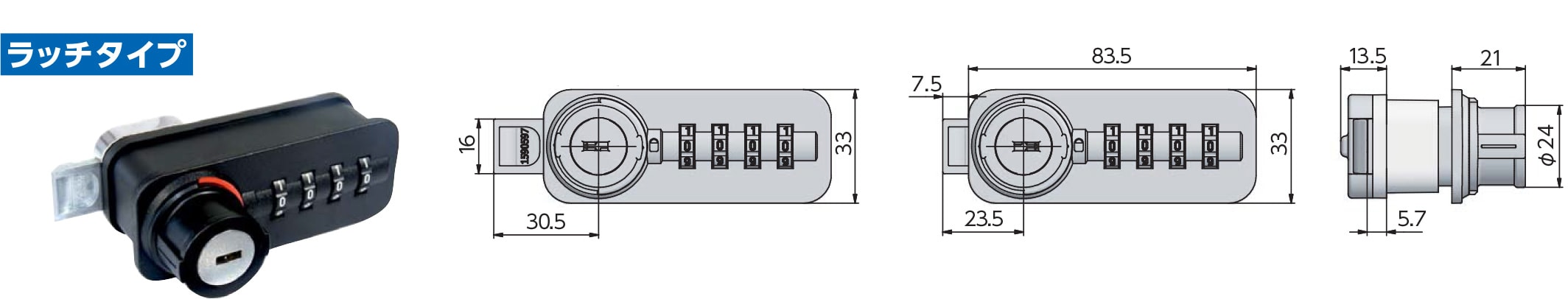

本体図
取付金具・固定タイプ
| PART No. | 表面処理 | ||
|---|---|---|---|
ストライカープレート 3011  |
 |
443011100 | ニッケルメッキ |
取付金具・ラッチタイプ
| PART No. | 表面処理 | ||
|---|---|---|---|
ストライカープレート 4005  |
 |
440060010 | ニッケルメッキ |

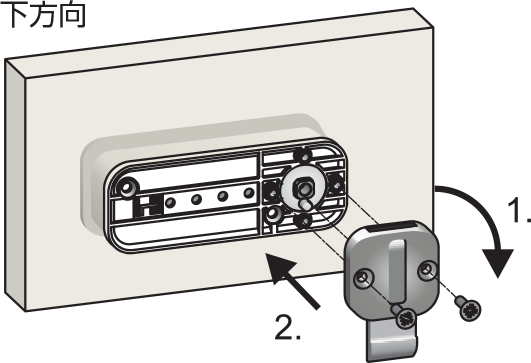

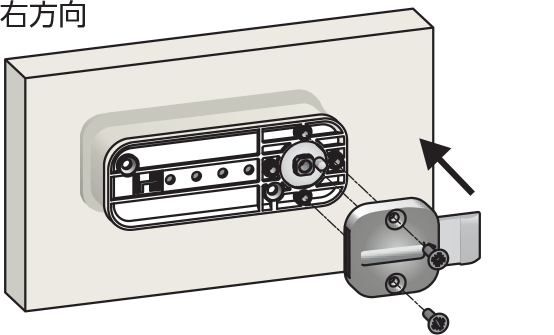

取付参考図

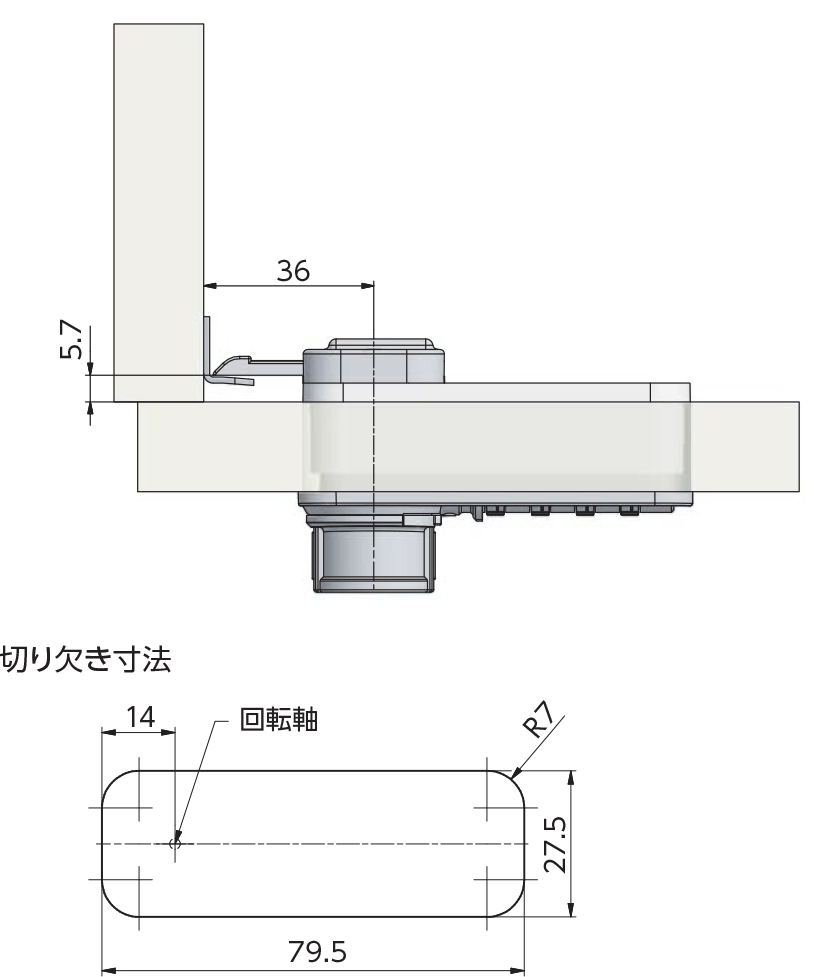

取付金具・固定タイプ
 |

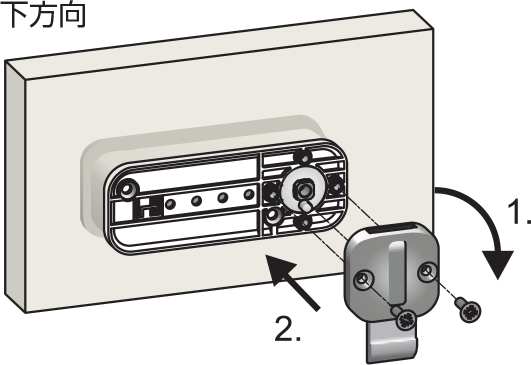

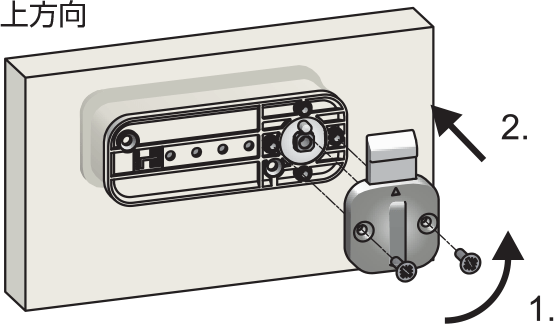

デッドボルトは3方向に対応 |
|---|---|
 |
|
 |
|
 |

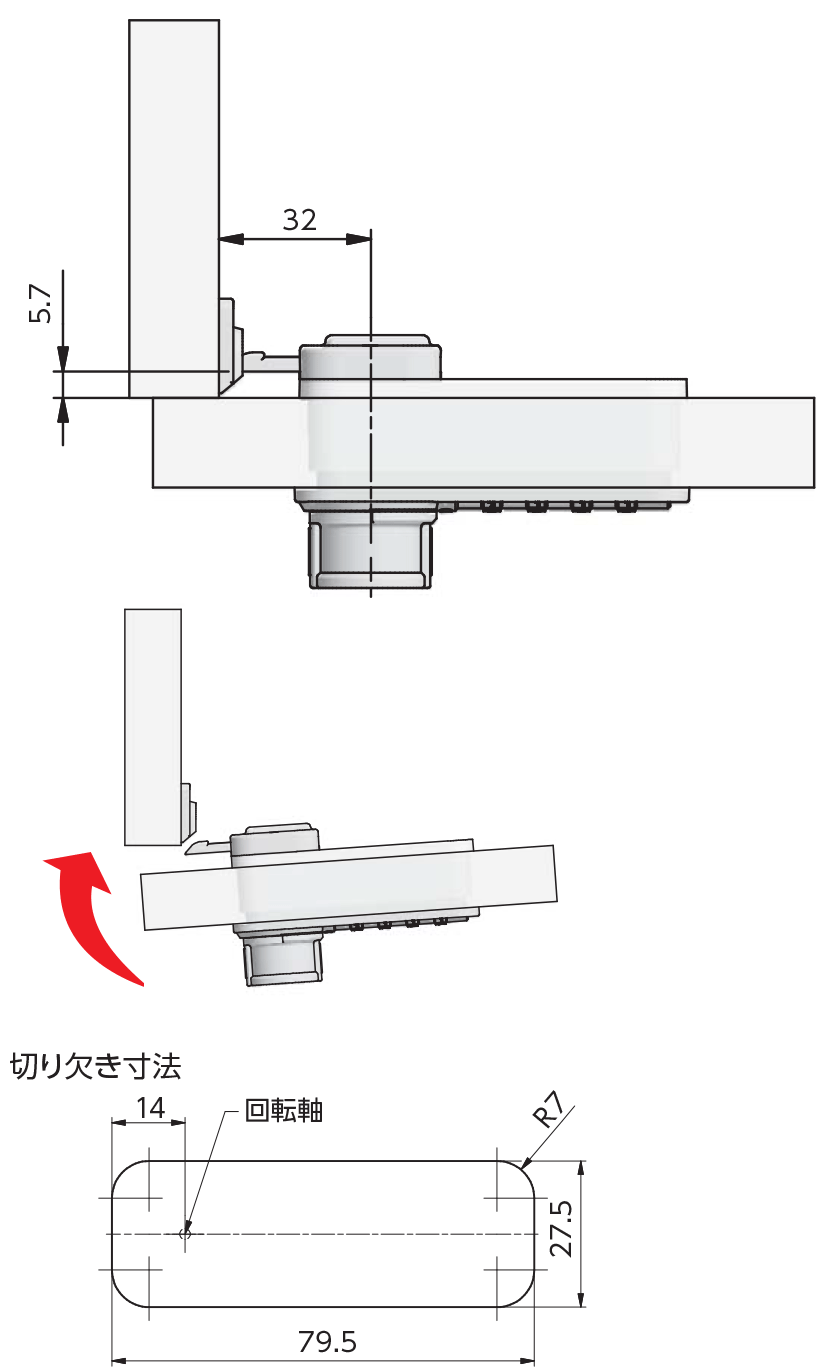

取付金具・ラッチタイプ
 |

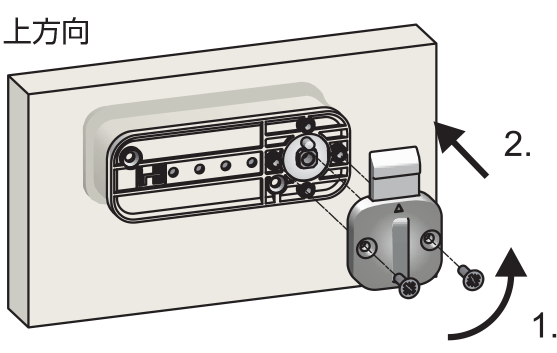

デッドボルトは3方向に対応 |
|---|---|
 |
|
 |
|
 |

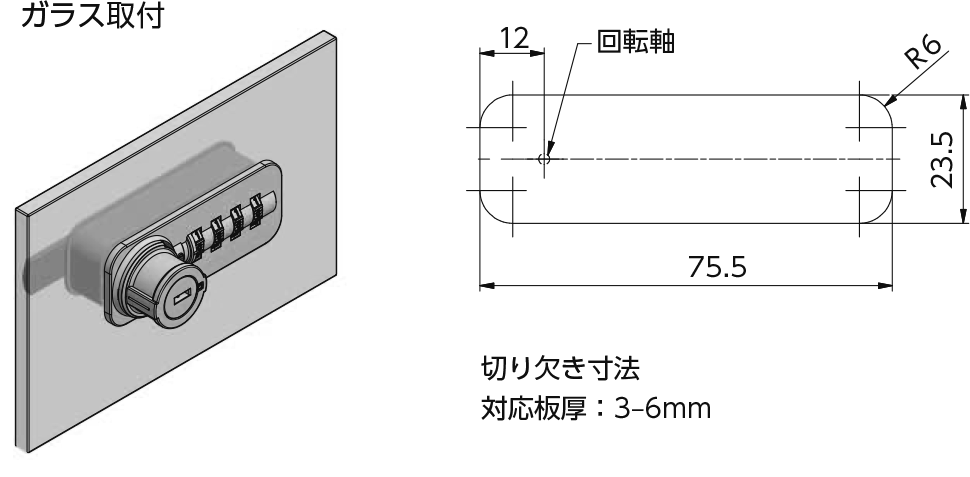

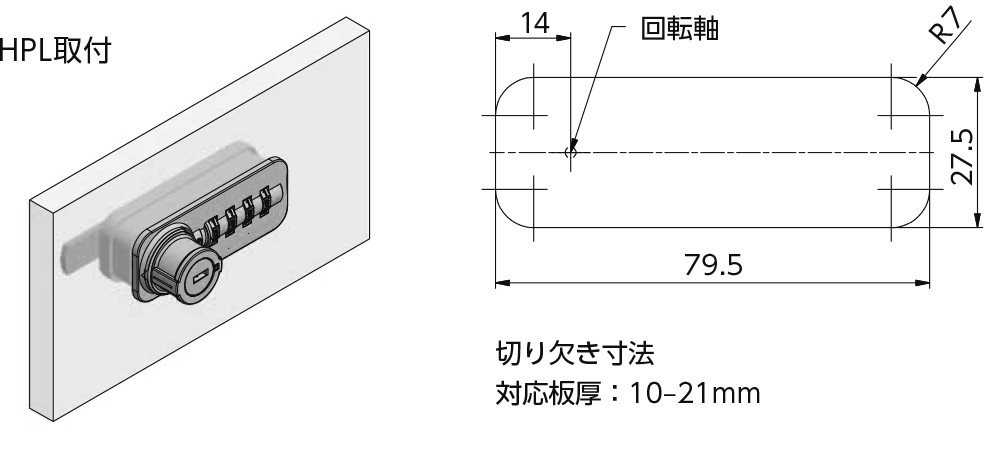

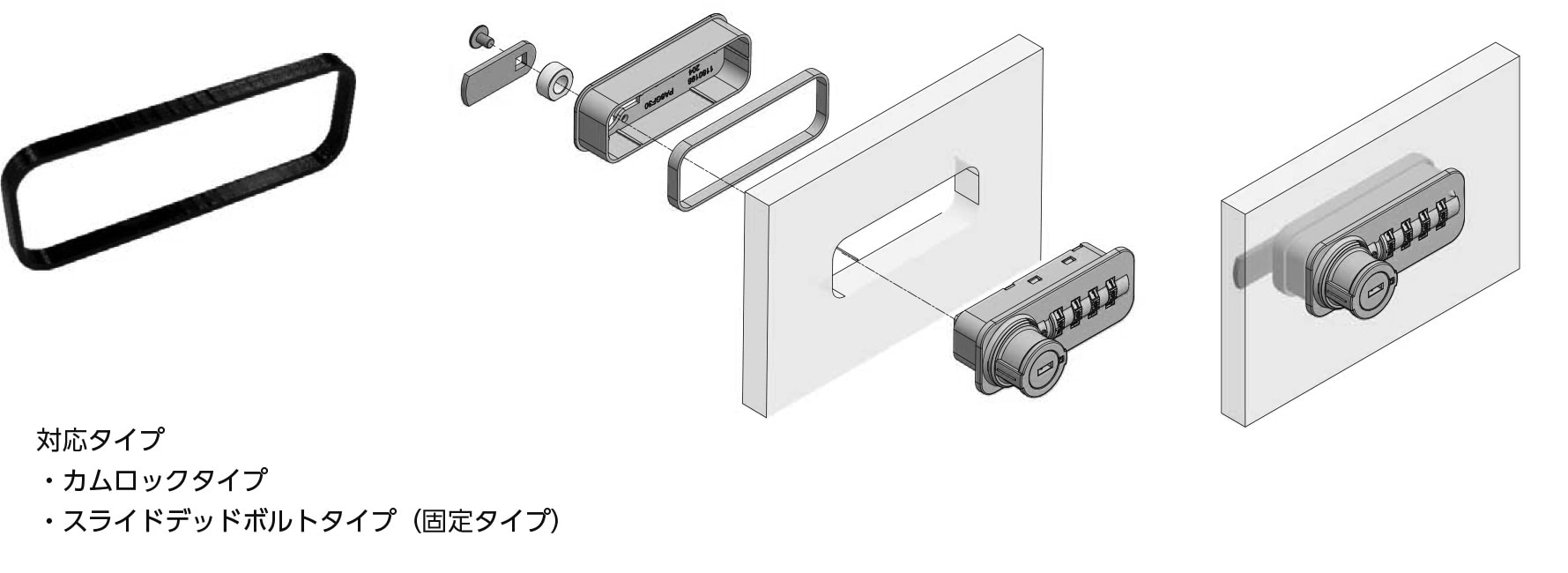

加工寸法
木、HPL、ガラス、スチールと様々な材質のパネルにお使い頂けます。
番号自由(58)・番号固定(59)に関わらず切り欠き寸法は同じです。
ラインナップ
| ダイヤルロック 58 PART No. |
ダイヤルロック 59 PART No. |
|
|---|---|---|
 |
365833201411 | 365933201411 |
 |
365833201412 | 365933201412 |
 |
365833201413 | 365933201413 |
| ダイヤルロック 58 PART No. |
ダイヤルロック 59 PART No. |
|
|---|---|---|
|
365832201411 | 365932201411 |
|
365832201412 | 365932201412 |
|
365832201413 | 365932201413 |

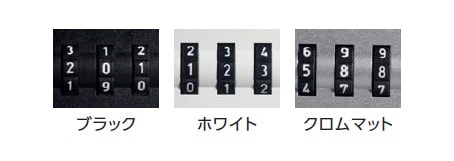

| カラーバリエーション |
|---|
| こちらの品番カラーはブラックになります。 他にホワイト、クロマットからお選び頂けます。 各PART No.はお問い合わせ下さい。 |
| ダイヤルロック 58 PART No. |
ダイヤルロック 59 PART No. |
|
|---|---|---|
|
365843201411 | 365943201411 |
|
365843201412 | 365943201412 |
|
365843201413 | 365943201413 |
| ダイヤルロック 58 PART No. |
ダイヤルロック 59 PART No. |
|
|---|---|---|
|
365842201411 | 365942201411 |
|
365842201412 | 365942201412 |
|
365842201413 | 365942201413 |
| カラーバリエーション |
|---|
| こちらの品番カラーはブラックになります。 他にホワイト、クロマットからお選び頂けます。 各PART No.はお問い合わせ下さい。 |
オプション
スペーサー（5mm）
| PART No. | カラー |  |
|---|---|---|
| 565657000 | ブラック |
カラーバリエーション
