特長
- 国内生産による安心・万全の供給体制
- 少量から大量生産まで可能
- 実績多数
- 評価試験体制あり
- 様々な先端形状に対応
仕様・外形図
スパイラルシャフト（すべりネジ）
| 軸外径 | リード | 条数 | 材質 | 専用ナット仕様 |
|---|---|---|---|---|
| Φ6 | 18mm | 5条 | SUS303 | 材質：POM 色：黒 |
| Φ8 | 24mm | 6条 |
シャフト先端加工は様々な形状に対応可能です。

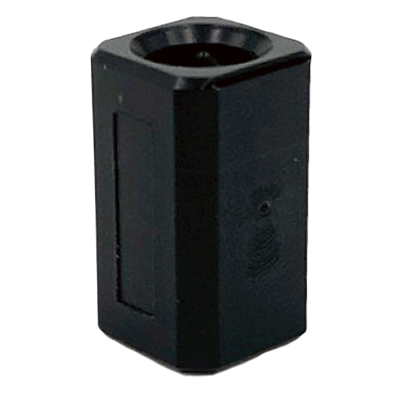

樹脂ナット

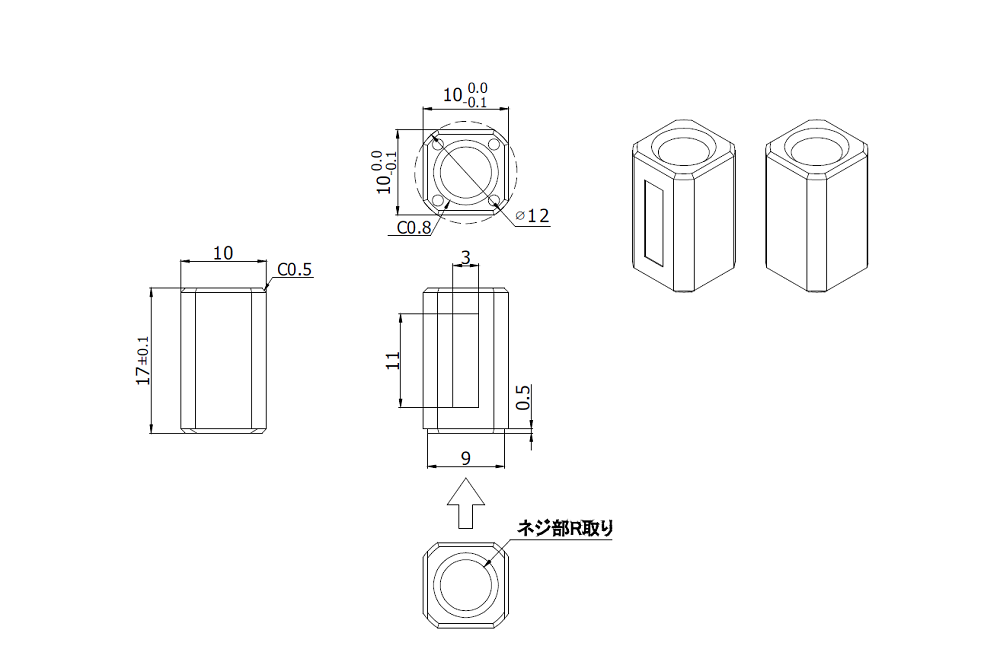

軸外径：Φ6

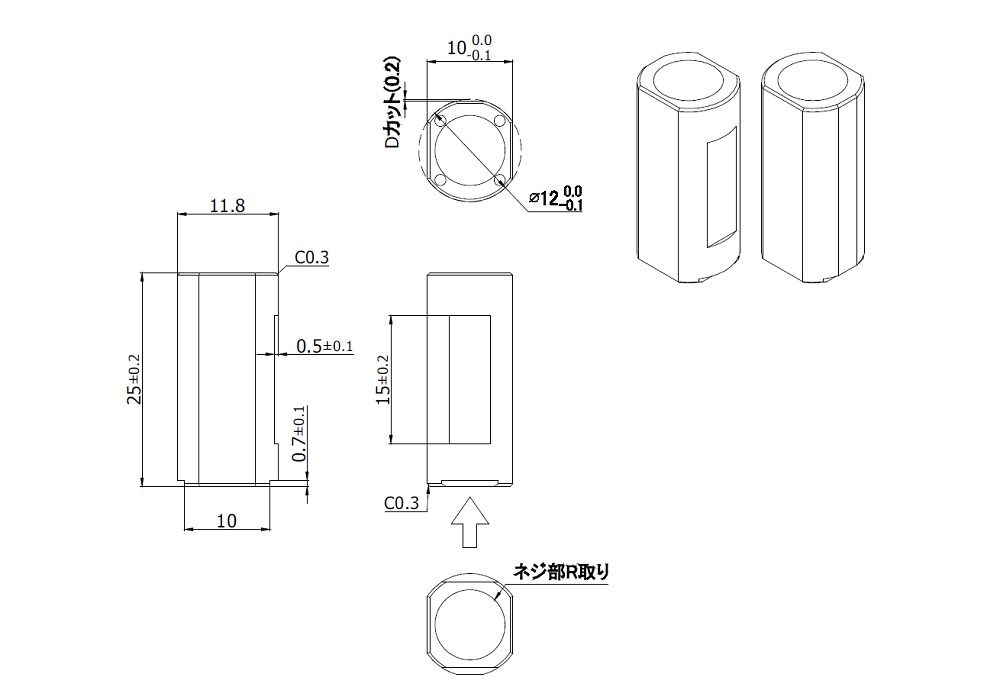

軸外径：Φ8

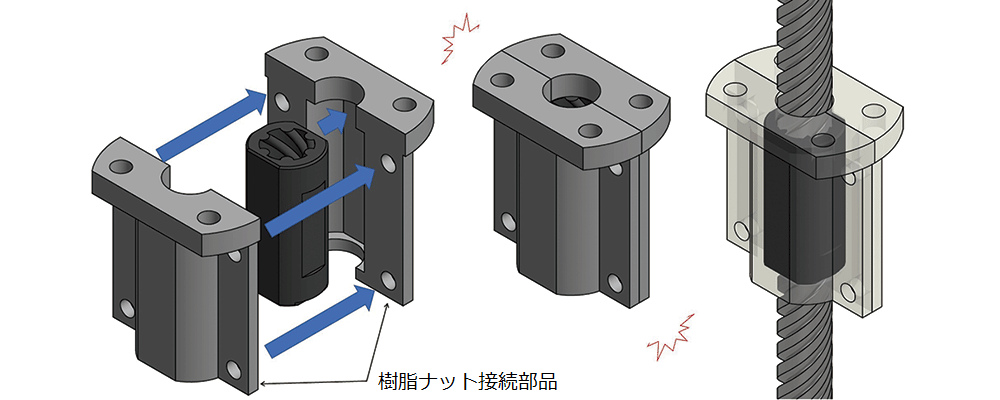

樹脂ナットの固定方法
本図は樹脂ナット固定方法の一例になります。
樹脂ナット接続部品はお客様にてご用意ください。
また、固定の際は以下の点にご注意ください。
・樹脂ナット単品で回転しないように樹脂ナットの平らな面を挟み込んで固定してください。
・接続部品は使用用途に応じた形状をご検討ください。
