USB Type-C対応充電ユニット

ケーブル・ハーネス・パワーサプライ・プリント基板

USB Type-C充電に対応する充電ユニットです。ノートPC・タブレットPC・タブレット・スマートフォンを最適に充電・管理します。
各種充電保管庫に使用できます。

特長

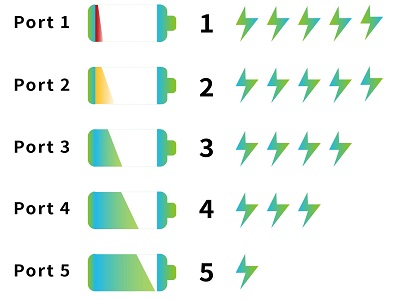

  • 充電端末に応じて充電スピードを自動的にコントロールして効率的に充電します。USB Type-Ｃケーブルを使用しているため急速充電にも対応します。
    ※USB Type-Ｃ PD規格対応端末を充電する時、急速充電に対応します。
    同じ機種の端末を充電する時、バッテリー残量が少ない状態だと多量の電流が流れ、早く充電されます。

    【充電時間の目安】
    ノートPC　約2時間30分程度
    タブレット・スマートフォン　約2時間程度

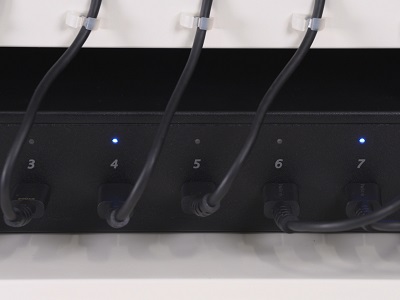

  • 過放電・過充電を防いで端末のバッテリーを最適に保護します。充電完了後も端末の充電状態を感知し、充電状況をLEDランプで確認できます。
  • 使用ケーブルはType-Cケーブルのみ。従来必要としたACアダプターやOAタップは不要になるため、煩わしい配線が無くなります。ユニット本体は軽くて場所を取らないコンパクトな設計です。

（使用例）USB Type-C対応充電ユニットを搭載した充電保管庫

仕様・外形図

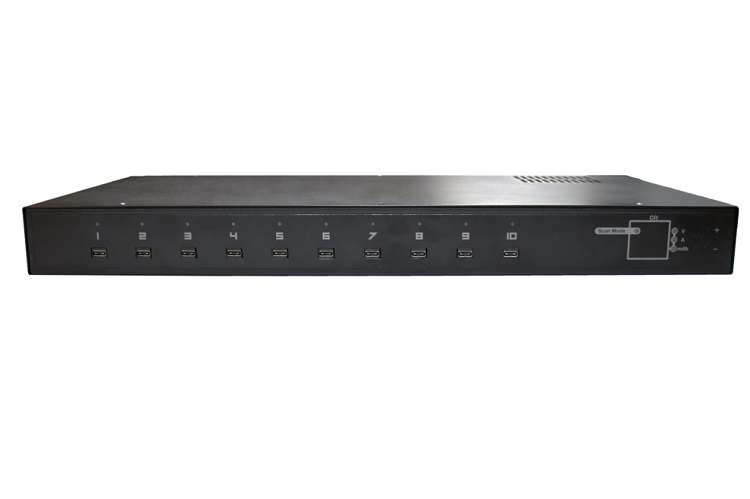

TYPE-C充電ユニット
取扱説明書ダウンロード

型番 SCMD10(TYPE-C)
寸法 幅 440mm、奥行き 206mm、高さ 44mm
重量 3.5Kg
対応端末 USB Type-C PD(パワーデリバリー)規格対応端末
充電端末台数 10台
最大出力電力 400W
※対応端末については、「本製品のご使用にあたってのご注意」を参照ください
オプション キャスターベース、右開き扉、ワイヤーロック、
充電ユニット用Wi-Fi CMMモジュール

充電ユニット用Wi-Fi CMMモジュール（オプション）

Wi-Fi CMMモジュール
取扱説明書ダウンロード

手元の端末からユニットの監視および管理ができます。『しっかり充電されているか』といった充電状況を確認したり、業務時間外や営業時間外、電気料金の安くなる深夜帯のみ充電するなど、計画的な充電スケジュールの設定ができます。

  • 充電状況の確認
    手元の端末(スマートフォンやPC)で各PCポートの充電状況を確認できます。電流・電圧・充電速度等の確認が可能です。
    充電機能のスイッチのオン/オフ切替が可能です。
  • スケジュール機能
    手元の端末(スマートフォンやPC)で充電スケジューリングができます。平日・休日・カスタムモードを状況に応じて設定できます。

Wi-Fi CMMモジュール
（オプション）

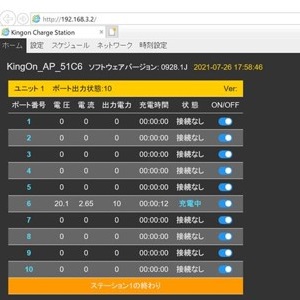

充電状況の確認画面

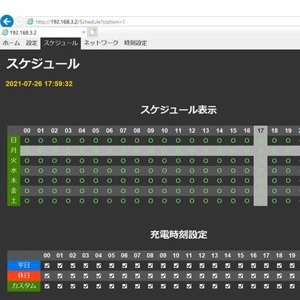

スケジュール管理画面



本製品のご使用にあたってのご注意

端末

  • USB Type-C PD規格20V3A(MAX)までの電力値を要求する充電端末に対応します。
  • PD電圧仕様が5V/9V/12V/15V/20Vの充電端末に対応します。
  • 端末メーカーによっては製品専用の特殊なACアダプター・電源コードでしか充電できない端末があります。
    その場合は当ユニットでは充電できません。現在把握している限りでは下記製品は充電できません。
    （例）ヒューレット・パッカード社製品
    型式：HP-HSN-I33C、HP-840G3

    • ケーブル

    充電の際はUSB-Type-C PD規格対応ケーブルをご使用ください。
