特長
- 高品質オイルダンパー内蔵でゆっくり開きます。
- 軽い力で扉が閉まります。
中～強タイプはリフトアシスト機能付きで更に軽々操作できます。 - コンパクト形状
従来切り欠いていた棚板も切り欠く必要がありません。※先端から奥行方向に28mm以上で干渉 - 取り付け作業簡素化
本体側はM6ねじ1点止め方式を採用し、工程削減を実現。 （M6-13埋め込みナットを取付けてください） - トルク違いで5種類のラインナップをご用意しています。
Wタイプ：扉荷重 1.9kg × 高さ250mm VSタイプ：扉荷重 3 .5kg × 高さ250mm で使用可能 - 特許取得済
※キャッチ機能はありません。

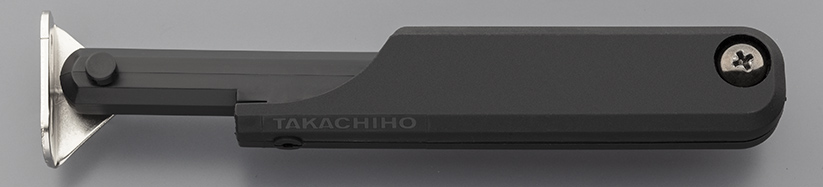

引き出し時

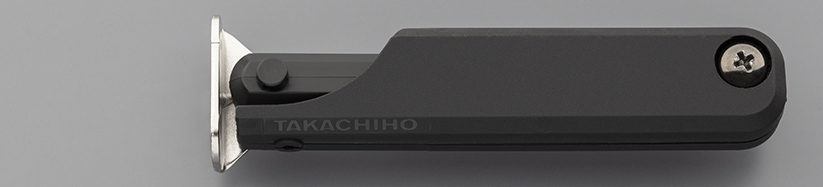

収納時

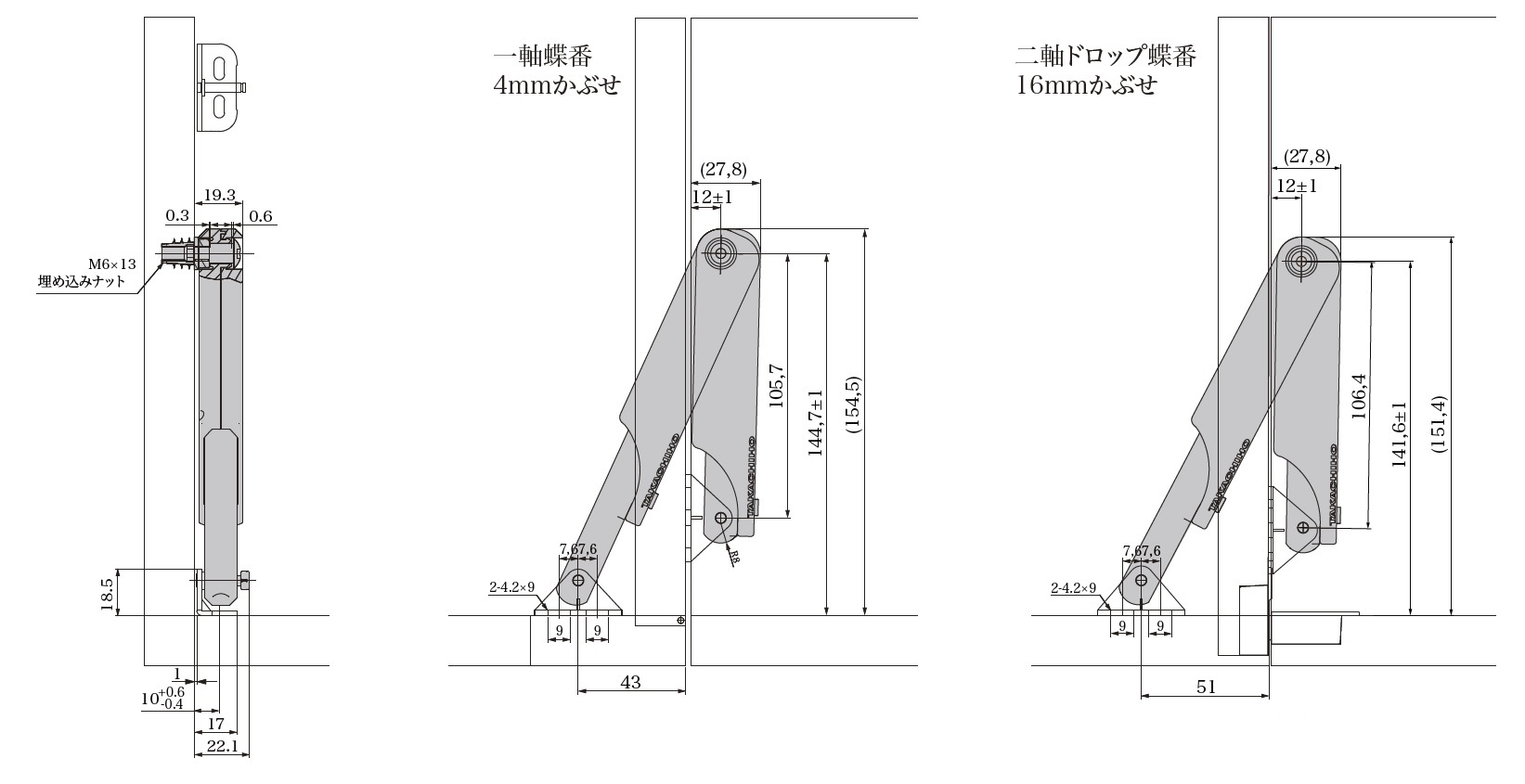

仕様・外形図

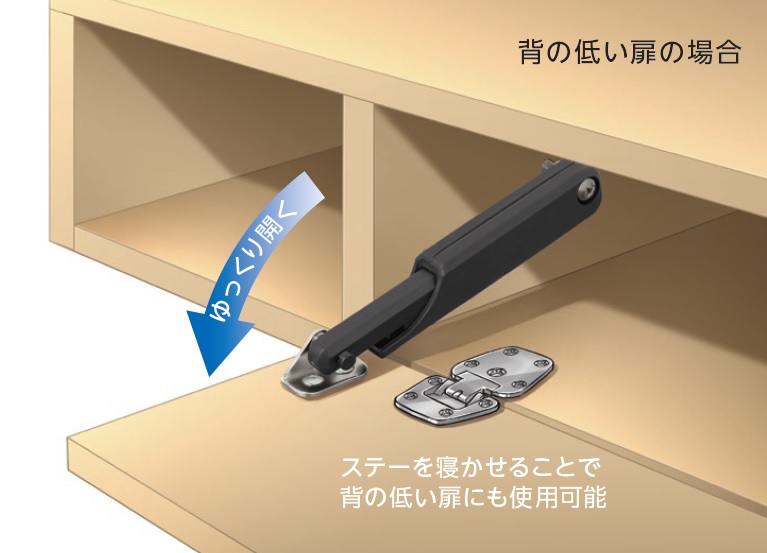

背の低い扉など取り付け上高さ制限があり、上記取り付け位置では取り付けることができない場合は、取り付け可能範囲を
弊社営業担当までご連絡ください。
ご希望の条件に合った取り付け位置を提案させていただきます。

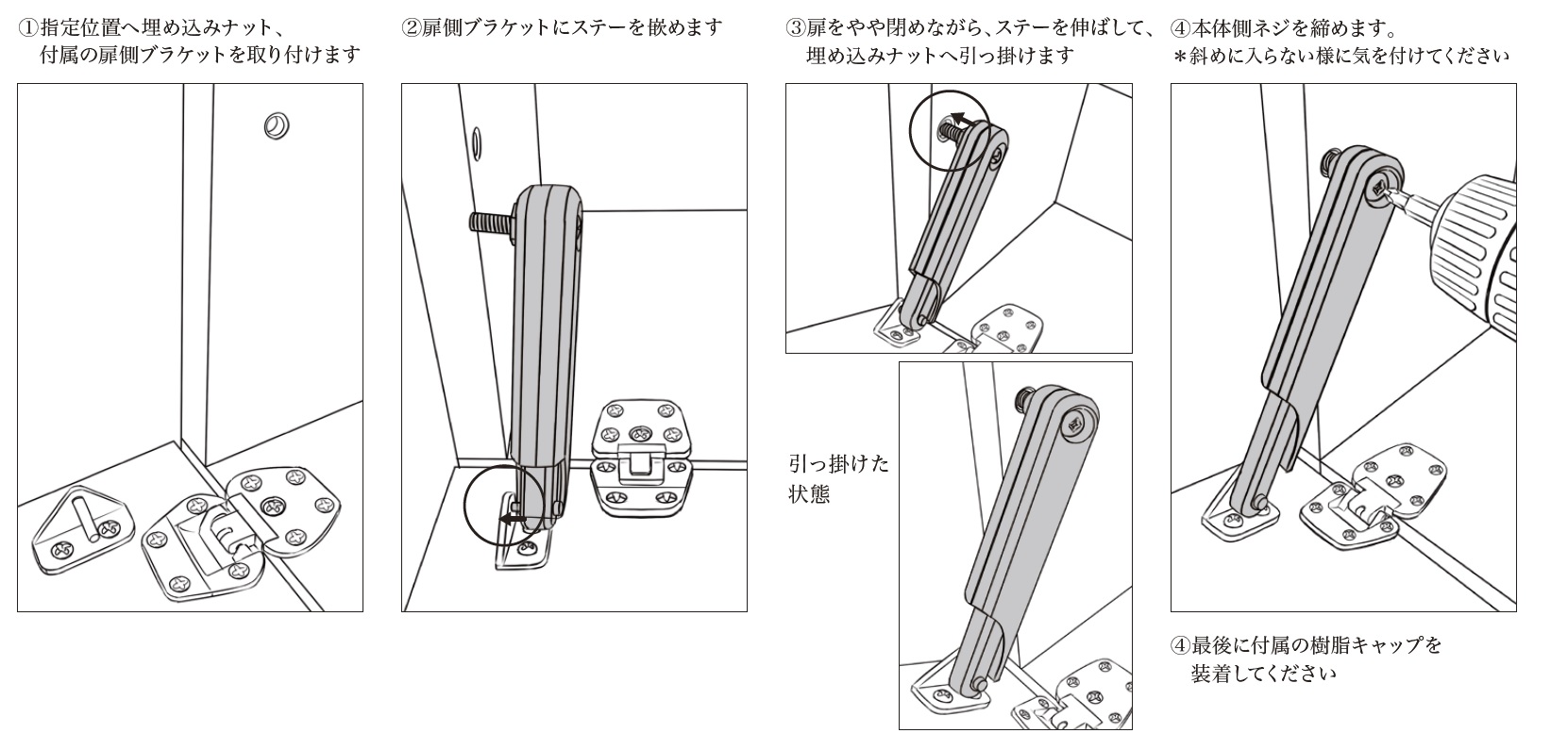

取付方法
構成部品
| No | 部品 | 材質 | 色/表面処理 |
|---|---|---|---|
| 1 | 本体 | 樹脂(POM: PA6） | 黒 |
| 2 | 扉側ブラケット | 板金：SPCC ピン：SUS430 |
ニッケルめっき バレル研磨 |
| 3 | 抜け止めキャップ | 樹脂(POM) | 黒 |
| 4 | 本体側取付ネジ | SWCH10R | 黒ニッケルめっき |
| 5 | 本体側取付ナット | 鉄 | ユニクロめっき |
扉側ブラケット取付ビス（推奨）…3.5 × 15(付属されていません）
●扉開閉時に無理な力を加えないでください。開き角度以上に押し下げないでください、本製品の破損の原因となります。
●ステーが外れる方向に力を加えないでください。
●指定取付位置通り取り付けてください、異なる取付位置に取り付けた場合ステーが破損する可能性があります。
●ご希望の取り付け位置がありましたら弊社担当までご相談ください。
ラインナップ

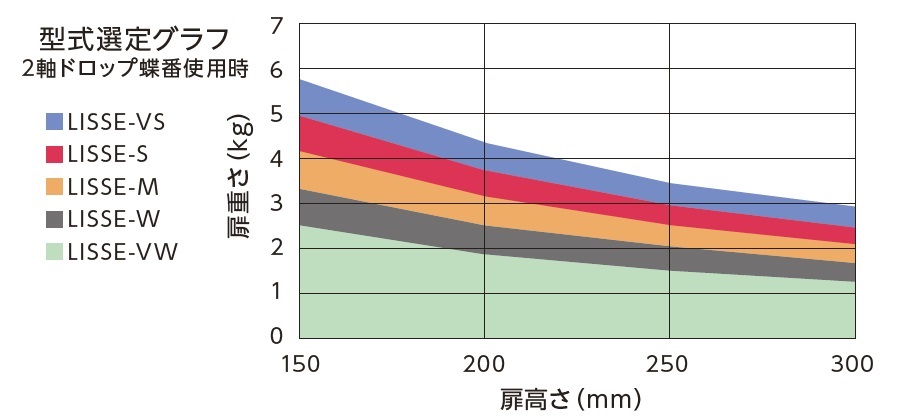

選定方法
扉の最大モーメントに応じて5種類の中からお選びください。
扉の最大モーメント＝(N・ｍ）＝扉重さ(kg) × 9.8N × 回転中心から重心までの距離(ｍ)
| 型式 | 扉最大モーメント(N・m) | 左右勝手 |
|---|---|---|
| LISSE-BL-VW | 1.6～2.2 | 左 |
| LISSE-BL-W | 2.2～2.8 | |
| LISSE-BL-M | 2.8～3.4 | |
| LISSE-BL-S | 3.4～4.0 | |
| LISSE-BL-VS | 4.0～4.6 | |
| LISSE-BR-VW | 1.6～2.2 | 右 |
| LISSE-BR-W | 2.2～2.8 | |
| LISSE-BR-M | 2.8～3.4 | |
| LISSE-BR-S | 3.4～4.0 | |
| LISSE-BR-VS | 4.0～4.6 |
トルクデータは2軸ドロップ蝶番・1本使用時 ＊1軸ドロップ蝶番使用の場合は上記値から0.6N・mを引いてください。

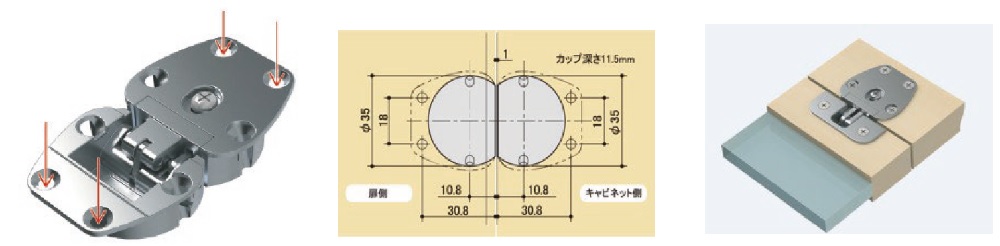

ドロップ蝶番のご紹介
●ビスを垂直に打つことが可能 扉側とキャビネット側の各２か所のビスを垂直に打つことで取付時の蝶番のズレが起こりにくくなります。
●扉側の取付幅が小さいところにも取り付け可能。ガラス扉など、扉側のカマチ（取付部の幅）が狭い場合にも対応します。
