| PART No. | Length L |
Travel T |

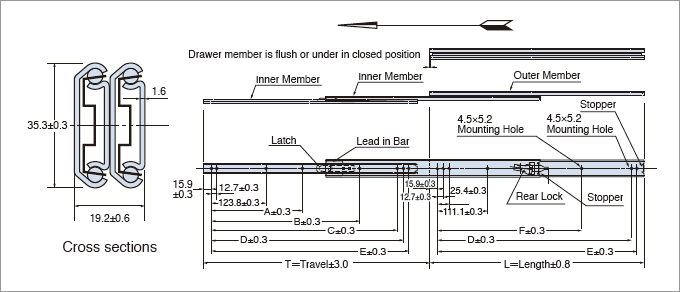

340QDA Series Mounting holes (mm) | Slide weight (kg/pc) |
Number in a box |
Load rating lbs. (kg)/pair |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||||||
| 340QDA−12 | 304.8(12") | 327.2(12.88") | − | − | − | 260.4 | 273.1 | − | − | 0.66 | 30 | 71(32) |
| 340QDA−14 | 355.6(14") | 378.0(14.88") | − | − | 298.4 | 311.2 | 323.9 | − | − | 0.77 | 30 | 79(36) |
| 340QDA−16 | 406.4(16") | 428.8(16.88") | − | − | 349.2 | 362.0 | 374.7 | 250.8 | − | 0.88 | 22 | 88(40) |
| 340QDA−18 | 457.2(18") | 479.6(18.88") | 212.7 | − | 400.0 | 412.8 | 425.5 | 301.6 | − | 0.99 | 20 | 95(43) |
| 340QDA−20 | 508.0(20") | 530.4(20.88") | 238.1 | 365.1 | 450.8 | 463.7 | 476.3 | 352.4 | − | 1.10 | 18 | 95(43) |
| 340QDA−22 | 558.8(22") | 581.2(22.88") | 263.5 | 415.9 | 501.6 | 514.4 | 527.1 | 403.2 | − | 1.22 | 16 | 93(42) |
| 340QDA−24 | 609.6(24") | 632.0(24.88") | 288.9 | 466.7 | 552.4 | 565.2 | 577.9 | 454.0 | − | 1.33 | 12 | 86(39) |
| 340QDA−26 | 660.4(26") | 682.8(26.88") | 314.3 | 517.5 | 603.2 | 616.0 | 628.7 | 504.8 | − | 1.44 | 12 | 84(38) |
| 340QDA−28 | 711.2(28") | 733.6(28.88") | 339.7 | 568.3 | 654.0 | 666.8 | 679.5 | 555.6 | − | 1.55 | 12 | 82(37) |
