| PART No. | Length L |
Travel T |

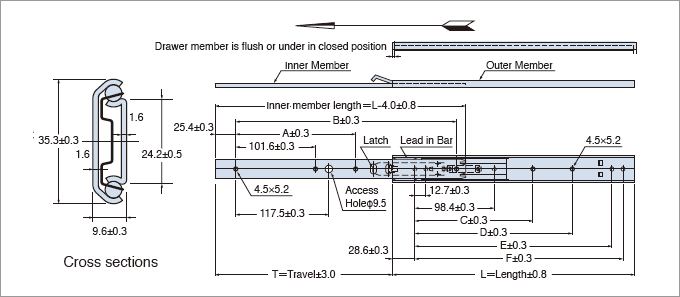

330QDA Series Mounting holes (mm) | Slide weight (kg/pc) |
Number in a box |
Load rating lbs. (kg)/pair |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||||||
| 330QDA−12 | 304.8(12") | 224.0(8.82") | 152.4 | − | − | 136.5 | 247.7 | 260.4 | − | 0.38 | 60 | 71(32) |
| 330QDA−14 | 355.6(14") | 275.0(10.8") | 203.2 | − | − | 187.3 | 298.5 | 311.2 | − | 0.44 | 60 | 71(32) |
| 330QDA−16 | 406.4(16") | 315.0(12.4") | 254.0 | − | − | 238.1 | 349.3 | 362.0 | − | 0.50 | 40 | 79(36) |
| 330QDA−18 | 457.2(18") | 330.2(13.0") | 203.2 | 406.4 | 200.0 | 288.9 | 400.1 | 412.8 | − | 0.57 | 40 | 88(40) |
| 330QDA−20 | 508.0(20") | 381.0(15.0") | 228.6 | 457.2 | 225.4 | 339.7 | 450.9 | 463.6 | − | 0.63 | 36 | 88(40) |
| 330QDA−22 | 558.8(22") | 406.4(16.0") | 254.0 | 508.0 | 250.8 | 390.5 | 501.7 | 514.4 | − | 0.70 | 36 | 79(36) |
| 330QDA−24 | 609.6(24") | 431.8(17.0") | 279.4 | 558.8 | 276.2 | 441.3 | 552.5 | 565.2 | − | 0.96 | 18 | 71(32) |
| 330QDA−26 | 660.4(26") | 482.6(19.0") | 304.8 | 609.6 | 301.6 | 492.1 | 603.3 | 616.0 | − | 0.82 | 18 | 60(27) |
| 330QDA−28 | 711.2(28") | 492.8(19.4") | 330.2 | 660.4 | 327.0 | 542.9 | 654.1 | 666.8 | − | 0.89 | 18 | 55(25) |
