| PART No. | Length L |
Travel T |

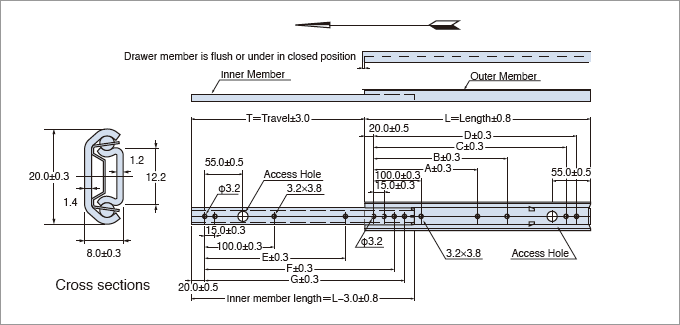

1700 Series Mounting holes (mm) | Slide weight (kg/pc) |
Number in a box |
Load rating lbs. (kg)/pair |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||||||
| 1700−200 | 200 | 134 | − | − | 145 | 160 | − | 145 | 160 | 0.10 | 72 | 33(15) |
| 1700−250 | 250 | 184 | − | − | 195 | 210 | 150 | 195 | 210 | 0.13 | 72 | 33(15) |
| 1700−300 | 300 | 224 | − | 160 | 245 | 260 | 190 | 245 | 260 | 0.15 | 72 | 33(15) |
| 1700−350 | 350 | 254 | − | 210 | 295 | 310 | 225 | 295 | 310 | 0.18 | 72 | 33(15) |
| 1700−400 | 400 | 294 | − | 260 | 345 | 360 | 265 | 345 | 360 | 0.20 | 72 | 33(15) |
| 1700−450 | 450 | 334 | 205 | 310 | 395 | 410 | 300 | 395 | 410 | 0.23 | 72 | 33(15) |
| 1700−500 | 500 | 384 | 230 | 360 | 445 | 460 | 337 | 445 | 460 | 0.25 | 72 | 33(15) |
