Knowles Electronics

概要

ラインアップ

Sisonic シリコンマイクロフォン(アナログ)

ノウルズ社が世界で初めて量産化に成功したMEMS技術によるマイクです。自動挿入とリフロー対応品、セットの生産性・信頼性向上に寄与します。


【上音孔】 【下音孔】

・SPU0410HR5H
 3.76×2.95×1.10mm
(薄型ウルトラミニ・RF強化)



・SPU0410LR5H
 3.76×2.95×1.10mm
(薄型ウルトラミニ・RF強化)



・SPW0422HR5H-1
 3.10×2.50×1.10mm
(小薄型・RF強化・高AOP)



・SPA2629LR5H
 3.35×2.50×0.98mm
(薄型・RF強化・高SNR)



・SPQ1410HR5H
 3.76×2.24×1.10mm
(最細型ウルトラミニ・RF強化)





<低周波帯フラットタイプ>

・SPU1410LR5H
 3.76×2.95×1.10mm
(低周波帯フラット・RF強化)



<プリアンプ内蔵タイプ>

<感度マッチングタイプ>

・SPU0414HR5H
 3.76×2.95×1.10mm
(薄型ウルトラミニ・RF強化・プリアンプ内蔵)



・SPV0842LR5H-1
 2.75×1.85×0.90mm
(薄型・感度±1dB・SNR@1kHz 62.5dB)



<高感度、高SNRタイプ>

・SPH1642HT5H-1
 3.50×2.65×1.00mm
(高感度-38db(±1db)、高SNR 65dB)



・SPH1611LR5H-1
 3.50×2.65×1.00mm
(感度±1dB・ SNR@1kHz 65dB )







製品ラインアップ

■アナログTop音孔マイク
品番 出力 外形寸法
(mm)
耐R特性 感度@1kHz
(0dB=1V/Pa)
SNR@1kHz
(0dB=1V/Pa)
最大入力音圧
(Typ.dBSPL)
Max.電流
(mA)
SPU0410HR5H ユニティ 3.76x2.95x1.10 メタルケース
+フィルター
-42dB 59dB 122 <0.16
SPH1642HT5H-1 ユニティ 3.50x2.65x1.00 FR4
+フィルター
-38dB(±1dB) 65dB 124 <0.19
SPW0442HR5H-1 ユニティ 3.10x2.50x1.00 メタルケース
+フィルター
-42dB(±1dB) 59dB 129 <0.19

■アナログBottom音孔マイク

品番 出力 外形寸法
(mm)
耐R特性 感度@1kHz
(0dB=1V/Pa)
SNR@1kHz
(0dB=1V/Pa)
最大入力音圧
(Typ.dBSPL)
Max.電流
(mA)
SPU0410LR5H ユニティ 3.76x3.00x1.10 メタルケース
+フィルター
-38dB 62dB 118 <0.16
SPU1410LR5H ユニティ 3.76x3.00x1.10 メタルケース
+フィルター
-38dB 63dB 118 <0.16
SPA2629LR5H ユニティ 3.35x2.50x0.98 メタルケース
+フィルター
-38dB 65dB 123 <0.17
SPV0842LR5H-1 ユニティ 2.75x1.85x0.90 メタルケース
+フィルター
-38dB(±1dB) 62.5dB 124 <0.19
SPH1611LR5H-1 ユニティ 3.50x2.65x1.00 メタルケース
+フィルター
-38dB(±1dB) 65dB 124 <0.19

■デジタルPDMマイク

品番 出力 外形寸法
(mm)
耐R特性 感度@1kHz
(0dB=1V/Pa)
SNR@1kHz
(0dB=1V/Pa)
最大入力音圧
(Typ.dBSPL)
Max.電流
(mA)
SPK0641HT4H-1 Top

4.00x3.00x1.00

FR4
+フィルター

-26dBFS(±1dB)

64dB 120 <0.7

SPH1642HT5H-1

Bottom

3.50x2.65x0.98

メタルケース
+フィルター

-26dBFS(±1dB)

64.5dB

120 <0.7

SPW0442HR5H-1

Bottom

3.50x2.65x0.98

メタルケース
+フィルター

-37dBFS(±1dB)

65.5dB

132.5 <1.1

SPW0442HR5H-1

Top

3.50x2.65x0.85

メタルケース
+フィルター

-36dBFS(±1dB)

58dB

131 <1.1

■デジタルPCMマイク

品番 出力 外形寸法
(mm)
耐R特性 感度@1kHz
(0dB=1V/Pa)
SNR@1kHz
(0dB=1V/Pa)
最大入力音圧
(Typ.dBSPL)
Max.電流
(mA)

SPH0645LM4H

Bottom

3.50x2.65x0.98

メタルケース
+フィルター

-26dBFS

65dB 120 <0.65



新製品情報

■アナログBottom音孔マイク

名称 出力 外形寸法
(mm)
耐R特性 感度@1kHz
(0dB=1V/Pa)
SNR@1kHz
(0dB=1V/Pa)
最大入力音圧
(Typ.dBSPL)
Winfrey Bottom

4.72x3.76x1.25

メタルケース
+フィルター

-41dBFS(±1dB)

70dB 128

■デジタルPDMマイク

品番 出力 外形寸法
(mm)
耐R特性 感度@1kHz
(0dB=1V/Pa)
SNR@1kHz
(0dB=1V/Pa)
最大入力音圧
(Typ.dBSPL)

Harpo

Bottom

4.72x3.76x1.25

メタルケース
+フィルター
-41dBFS(±1dB) 70dB 128
パッケージラインアップ

セットへの組込例



Sisonic シリコンマイクロフォン(デジタル)

従来のアナログマイクの出力段にシグマデルタのADコンバータを内蔵し、外部クロックを受けPDM方式でデジタル出力する新方式のマイクです。デジタルマイクは3.25MHzまでのオーバーサンプリング、ユーザーの受け側回路でデシメーション・フィルタとフルデジタルでの処理が可能となります。



・下音孔高AOPタイプ
 3.50×2.65×0.98mm
 SPH0644LM4H-1
 (メタル・デジタル・高PSRR・高SNR 65.5dB)

・下音孔3モードタイプ
 3.50×2.65×0.98mm
 SPH0641LM4H
 (薄型メタル・デジタル・高PSRR・高SNR64.5dB)

・上音孔高AOPタイプ
 3.50×2.65×0.85mm
 SPH0644HM4H-1
 (薄型・デジタル・高PSRR・高SNR 58dB)
・PCM出力タイプ
 3.50×2.65×0.98mm
 SPH0645LM4H
 (薄型メタル・デジタル・高PSRR・高SNR65dB )

・上音孔高AOPタイプ
  4.00×3.00×1.00mm
  SPK0641HT4H-1
 (薄型・デジタル・高PSRR・高SNR 64dB)





特長
  • ノイズの影響を受けずに音響信号を処理チップへ
  • ΣΔ型ADコンバータでPDM出力
  • 14ビット相当の分解能
  • 回路設計が容易でマイク設置位置を自由に選択
  • フルデジタルでの回路設計、部品点数削減
  • ステレオマイク信号を1本のデータラインで送信
  • 高SNRデジタルマイクはマイクロソフト社Lync規格に合致

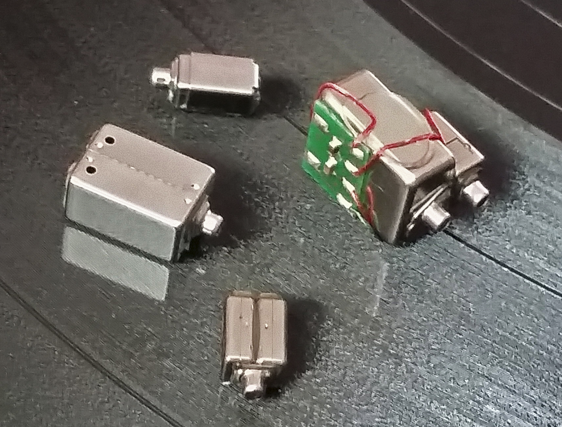

バランスアマチュア・スピーカー 高性能マイク

BA(バランス・アマチュア)技術を用いたヘッドフォン用高音質スピーカーをはじめ、形状、感度、低ノイズ、耐振動、耐衝撃等のご要請に応え最適なマイク/スピーカーを提供します。



・EDシリーズ(小型BAスピーカー)
・RABシリーズ(フルレンジ小型スピーカー)
・CIシリーズ(最出力BAスピーカー)
・TWFKシリーズ(デュアルBAスピーカー)
・GQシリーズ(デュアルBAスピーカー)

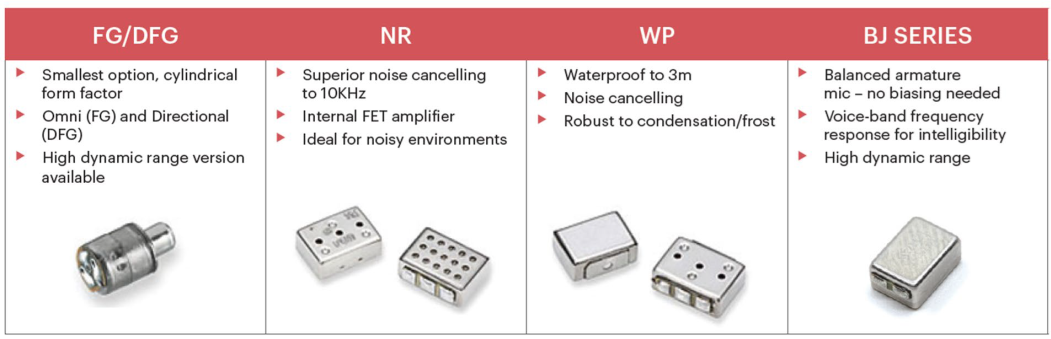

・WPシリーズ(防水マイク)
・MRシリーズ(防水マイク)

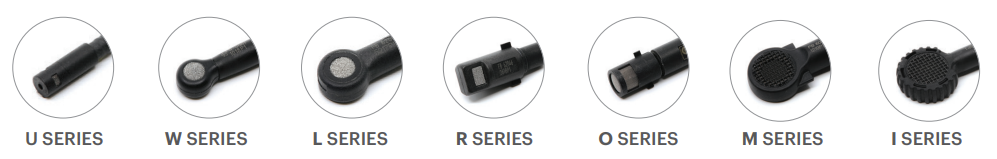

・FBシリーズ(ブームマイク)
・NRシリーズ(ノイズキャンセルマイク)
・BUシリーズ(骨伝道マイク)
・FGシリーズ(世界最小ECM)
・他サイズ、付加機能により多品種のラインアップ有
